1、行者控物联网梯控应用概述

该物联网应用分层梯梯控管理系统以我司自主开发的动态多功能人脸机组网为核心应用开发，搭配兼容电梯控制楼层桉钮的转接控制板，实现刷卡、二维码、刷脸自动点亮楼层乘梯。

标准应用配置我司智慧社区平台或智慧大厦管理平台应用。

2、行者控物联网梯控系统应用拓扑图

3、慧社区梯控系统应用功能特点

3.1 智慧应用平台加手机管理端降低物业管理难度

》平台集物业管理收费、门禁管理、停车场收费于一体，以业主绑定的手机号做为认证标准，由为主自行添加个人信息后，后台只需要做审核后，相关应用人员就可以使用系统对应的权限；

》智慧人脸梯控应用场景分为智慧社区管理、智慧大厦管理，智慧社区可添加业主管理权限，智慧大厦可添加企业管理员权限；

》访客管理，支持访客预约及现场登记管理，实现来访人员自助管理，无需人员值守；

》具备物业管理费线上微信公众号收费功能，逾期限行功能。

3.2 识别特性

》发行由业主手机自主上传后后台审核，减少物业发行工作量；

》双目宽动态人脸识别支持远距离识别，活体检测，防照片识别；

》内置IC刷卡模块做为辅助识别，针对老人、小孩、识别不到人脸的人员使用；

》内置反扫二维码模组，访客通行可选人脸识别或访客二维码扫码通行。

3.3 分层控制原理

》分层控制由我司核心的分层主控制器来完成，接收到电梯读卡器给出动作指令后，由分层主控制器点亮对应的楼层按键实现分层控制；

》分层控制能实现识别后授权的楼层按键单层自动点亮、多层权限的手动点亮两种工作模式：

》分层控制器采用高性工业级设计元器件开发而成，内置逻辑应用程序判断功能，脱机工作状态下实现楼层权限判断。

3.4 采用市场前沿的自助访客管理系统实现来访人员自助登记乘梯应用

邀请模式：

***步：由业主或是企业员工手机应用端发起邀请，生成邀请码；

***步：来访时，访客自助登记终终输入邀请码，访客机自动核验；

第三步：乘梯，识别人脸或扫手机二维码直达被访问人所在楼层。

现场审核模式：

***步：来访，访客自助机登记人来访人员信息，输入被访客人手机号码；

***步：被访问人手机收到来访人员信息提示，手机公众号点开审核；

第三步：审核成功后乘梯，识别人脸或手机二维码直达被访问人所在楼层。

一般1楼会做为开放层，访问结束后可直接乘梯下至一层；

该访客应用模式可适用于行者控智慧社区人脸识别门禁通行或梯控乘梯通行。

4、智慧社区梯控系统核心控制设备

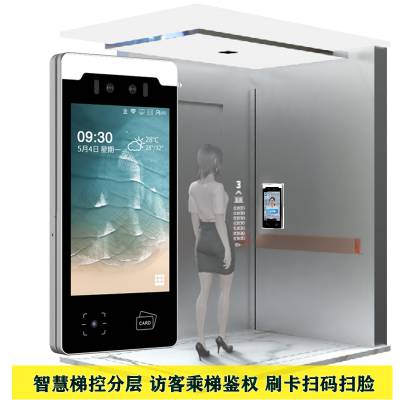

4.1 8寸双目梯控二维码刷卡人脸机

型号：Xzk-DF209B

嵌入式Linux系统，内存512M，数据存储8GB，8英寸高清屏；

人脸库容量：1：N，N≤20000（可升级扩容50000）；

200万双目宽动态高清摄像头；支持TCP/IP，支持中英语言切换；

铝合金外壳，IP54防护等级，壁挂式安装.

核心功能：

（1）电梯楼层控制；

（2）设备和梯控主板之间采用韦根通讯；

（3）业主可通过人脸识别、二维码、刷卡和密码进行乘梯，访客可通过人脸识别、访客二维码乘梯；

（4）支持活体检测，智能语音播报和补光

（5）支持广告发布；

（6）支持二次开发，支持远程升级

4.2 梯控分层控制电梯兼容控制板

磁柱安装金属防尘屏蔽罩电梯内部取电或配独立供电开关电源：型号Xzk-FDU18

矫箱顶安装控制箱含独立供电开关电源：型号Xzk-FDU18B

1、主板采用光耦方案，梯控联动板与电梯控制系统两者隔离；

2、可适用于电梯按键面板内安装；

3、梯控联动板主要通过接收人脸梯控的权限信息，并通过光耦控制电梯的楼层按钮，有单层自动按钮，以及多层开放按钮权限供用户选择两种控制方式；

4、单块梯控联动板最多控制18层楼层按钮，可通过RS485通讯扩展楼层控制，最多扩展3块板，也就是最多控制72个楼层按钮；

5、采用DC9V-36V宽电压供电；

6、扩展联动板最多支持4个机号，分别为1、2、3、4机号；

7、主板尺寸：105*75*10mm

8、外形尺寸：115*75*30mm

9、控制箱尺寸：277*232*70mm

4.3 管理中心IC卡发卡器

型号：Xzk-FK5002

工作电压：DC5V

工作电流：<80mA

工作温度：-20℃~+60℃

工作湿度：10%~95%（无结露）

外观尺寸：103mm*68mm*11mm，USB线长100mm

读卡速度：<200ms

支持卡片：***14443 Type A、***14443 Type B、125KHz（ 二代证+IC+CPU+ID）

数据格式：可调，适用于我司联网电梯控制系统、门禁系统门禁卡号发行；

4.4 自助人脸识别访客核验机

型号：Xzk-SDF1332

系统：Android 6.0

输入电压：AV220V

工作温湿度：-15℃至45℃，＜90℃RH

CPU：双通道DRAM控制器，64位4核ARM芯片

内存：2GB

存储：8GB

显示屏：32英寸全视角液晶屏

触摸屏/分辨率：10点电容触摸屏/1920*1080

摄像头：200W像素

RJ45网线接口：1*RJ45网口

USB接口：1*USB2.0

识别距离：1.5米以内

识别时间：小于500ms

准确率：***

身份证阅读器：公安部认证二代证阅读器（可扩展）

读卡距离：小于5CM

80mm热敏打印机（选配）：打印访客单

访客邀约：访客输入邀约码进行访客术息核实

自助登记：访客现场自助登记访客信息

信息录入：手动录入、刷身份证录入

访客二维码：支持印访客二维码等信息

设备升级：支持管理商远程升级和U盘升级

外观尺寸：1650*520*460mm

使用场景：立式使用

5、智慧社区管理应用平台及手机应用端

5.1智慧社区管理平台

5.1手机应用管理端
