| 产品特性：脱机 | 加工定制：是 | 出入口机类型：电子储物柜控制系统 |
| 样式：存包管理 | 感应类型：自动感应 | 出入方向：单向 |
| 性能：可反推 | 品牌：行者控 | 型号：Xzk-DU3201 |
| 适用场所：超市 | 材质：综合系统 | 外形尺寸（长*宽）：定制组装 |
| 规格：定制组装 |

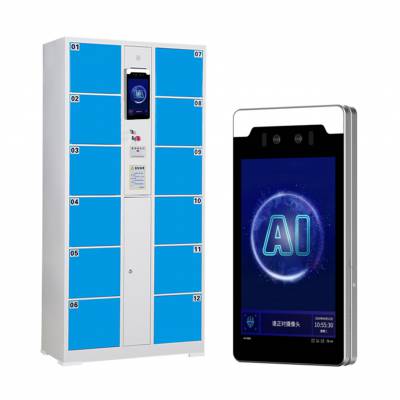

一、 行者控人脸识别电子柜存包管理系统简介
该超市商场人脸识别电子柜管理系统，结合深圳市云丹电子有限公司自有开发的电子柜分柜控制板、动态远距离人脸识别终端，实现超市、商场、会所等应用场景无纸化存包管理，开柜应用模式为随机开柜模式，每组柜控制数量支持56柜，动态人脸识别终端具有陌生人自动转存至系统应用的功能。
人脸识别电子柜管理系统控制部分由人脸识别终端、供电电源设备、电子柜锁、电子柜控制板（不需再单独配工控电脑）、存包按钮、取包按钮、一键开启所有柜门按钮、语音提示模组等组成。
随着市场的发展，人脸识别应用于电子柜存包系统不再需要小票打印机、不再需要换纸打印，是一种操作更简便快捷的应用模式。系统采用人脸识别算法，将人脸特征转换为门禁编号应用于电子柜存包管理系统就识别，必会被广范的应用于市场，逐步代替传统的打印式纸质电子柜存取管理系统。
二、 行者控超市商场人脸识别电子柜系统流程处理
1、存包流程
来访——按存包按钮键——语音提示请刷脸存包——识别人脸——柜门打开——语音提示几号柜已经打开，存好物品后请关柜门——存包——手动关门
2、取包流程
取包——按取包按钮键——语音提示请刷脸取包——识别人脸——柜门打开——语音提示几号柜已经打开，取出物品后请关柜门——取包——手动关门
3、一键开柜功能
用于下班后或定期开柜整理清洁、应急处理，一键开启所有柜门。
三、 系统应用拓扑图
以上设备支持物联网应用开发：物联网应用开发可通过人脸机、主控制板外网通讯与云端网页管理平台直连进行管理，无需另外配工控主机及PC端管理软件。
四、 统核心控制设备介绍
4.1人脸识别终端
8寸双目活体检测触屏人脸识别一体机
型号：Xzk-DF208B
基 本 参 数 | 安装场景 | 壁挂安装 |
工作温湿度 | -10℃至55℃,<90℃RH | |
防护等级 | IP55 | |
机身尺寸 | 238*128*21mm（高*宽*厚) | |
材质 | 机身铝合金 | |
系 统 参 数 | 系统 | 嵌入式Linux |
CPU | 高性能ARM架构32位2核 | |
存储 | 内存512M，数据存储8GB | |
显示屏 | 8英寸高清IPS液晶触摸屏，分辨率800*1280 | |
镜头焦距 | 4.3mm | |
摄像头 | 双目摄像头，200W像素，支持宽动态 | |
WIFI | 选配 | |
麦克风 | 支持 | |
识 别 性 能 | 识别距离 | 0.5-1.5m |
识别时间 | 小于300ms | |
人脸库容量 | 1：N，N<=20000（可升级扩容50000） | |
准确率 | *** | |
外 围 接 口 | 电源接口 | 1 x DC12V，DC005母头2.1*5.5 |
USB接口 | 1 x USB2.0 | |
继电器输出 | 1 x 开关量输出， 2PIN 3.8间距端子 | |
网线接口 | 1 x RJ45网口 | |
韦根输出 | 1 x WG输出 | |
门磁信号 | 1 x 门磁检测 | |
消防联动 | 1 x 消防联动 |
4.2电子柜 开柜控制板
超市商场电子柜管理系统标配为不含网络通讯模块的主板，标配应用为随机开柜模式,万一你看含配套电子柜的满屏提示LCD、语音提示模组
型号说明
XzK-DU1302 脱机板 内置芯片逻辑判断程序用于随机柜模式
Xzk-DU3201T 网口板 支持物联网二次开发实现远程开柜
技术参数
通讯方式：TCP/IP、RS485，可脱机管理
控制柜数：自带16路柜门控制
扩展板接口：1个，增加扩展板，最多可控制56个柜门
工作电源：12V，50W，300mA，16组无源干接点信号输出端子，10A接触电流
工作环境：温度 -20℃-80℃，湿度 0-90%
规格尺寸：PCB主板105*199mm 含接线端子125*210*15mm
动态电压保护：所有输入/输出均有
存储记录：脱机可保存10万条读卡记录，5万张卡
读卡器接口：2组标准韦根接口或专用韦根协议接口
紧急开关输入：1组（用于手动停用启用）
地址码开关：7位2进制拨码开关
4.3 电子柜锁
面板材质：钣金电永漆
锁体尺寸：73*59*13mm
开锁方式：瞬间电流上电锁
供电电源：DC12V，瞬间电流<30Ma
上电时间：1-5秒
选配：带门开关状态信号反馈，标配2芯上电开锁
4.4 供电电源箱
输入：AC220V
输出：DC12V8A
用于人脸识别电子柜管理系统电子柜锁供电用，一般为按现场电子柜数量出货前组装
4.6手动按钮
存包激活、取包激活、一键开启所有柜门功能
4.7扩展控制板
五、 行者控超市人脸识别电子柜存包管理系统应用功能特点
l 系统采用远距离动态人脸识别应用技术，具有识别快、准、活体防伪应用技术；
l 免工控电脑主板，16路电子柜主板直接控制锁，每组柜可扩展56柜控制；
l 人脸识别电子柜主板内置识别判断算法，不需联网；
l 该系统适用于景区、超市、商场、大厦园区等应用场景随机开柜模式存取包管理；
l 预留物联网开发对接接口，支持二次开发对接。
该超市人脸识别电子存包柜系统由我司自助开发，核心硬件控制设备内置逻辑判断应用系统，欢迎来电咨询！
